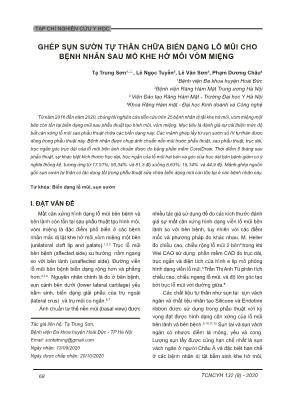

Ghép sụn sườn tự thân chữa biến dạng lỗ mũi cho bệnh nhân sau mổ khe hở môi vòm miệng

TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 202068
 GHÉP SỤN SƯỜN TỰ THÂN CHỮA BIẾN DẠNG LỖ MŨI CHO
BỆNH NHÂN SAU MỔ KHE HỞ MÔI VÒM MIỆNG
Tạ Trung Sơn¹, , Lê Ngọc Tuyến², Lê Văn Sơn³, Phạm Dương Châu⁴
1Bệnh viện Đa khoa huyện Hoài Đức
2Bệnh viện Răng Hàm Mặt Trung ương Hà Nội
³ Viện Đào tạo Răng Hàm Mặt - Trường Đại học Y Hà Nội
⁴Khoa Răng Hàm mặt - Đại học Kinh doanh và Công nghệ
Từ năm 2016 đến năm 2020, chúng tôi nghiên cứu tiến cứu trên 25 bệnh nhân dị tật khe hở môi, vòm miệng một
bên còn tồn tại biến dạng mũi sau phẫu thuật tạo hình môi, vòm miệng. Mục tiêu là đánh giá sự cải thiện mức độ
bất cân xứng lỗ mũi sau phẫu thuật chữa các biến dạng này. Các mảnh ghép lấy từ sụn sườn số IV tự thân được
dùng trong phẫu thuật này. Bệnh nhân được chụp ảnh chuẩn nền mũi trước phẫu thuật, sau phẫu thuật, trục dài,
trục ngắn góc trục dài của lỗ mũi trên ảnh chuẩn được đo bằng phần mềm CorelDraw. Thời điểm 6 tháng sau
phẫu thuật, sự khác biệt kích thước trục dài, trục ngắn của lỗ mũi hai bên và góc của trục dài bên bệnh giảm có ý
nghĩa thống kê, tương ứng từ 17,51%; 50,34% và 81,3 độ xuống 8,63%; 15,14% và 44,9 độ. Mảnh ghép nguồn
gốc sụn sườn tự thân có tác dụng tốt trong phẫu thuật sửa chữa biến dạng mũi còn tồn tại ở các bệnh nhân này.
I. ĐẶT VẤN ĐỀ
Từ khóa: Biến dạng lỗ mũi, sụn sườn
Mất cân xứng hình dạng lỗ mũi bên bệnh và
bên lành còn tồn tại sau phẫu thuật tạo hình môi,
vòm miệng là đặc điểm phổ biến ở các bệnh
nhân mắc dị tật khe hở môi,vòm miệng một bên
(unilateral cleft lip and palate).1,2,3 Trục lỗ mũi
bên bệnh (affected side) xu hướng nằm ngang
so với bên lành (unaffected side). Đường viền
lỗ mũi bên bệnh biến dạng rộng hơn và phẳng
hơn.4,5,6 Nguyên nhân chính là do ở bên bệnh,
sụn cánh bên dưới (lower lateral cartilage) yếu
bẩm sinh, biến dạng giải phẫu của trụ ngoài
(lateral crus) và trụ mũi co ngắn.5,7
 Ảnh chuẩn tư thế nền mũi (basal view) được
nhiều tác giả sử dụng để đo các kích thước đánh
giá sự mất cân xứng hình dạng viền lỗ mũi bên
lành so với bên bệnh, tuy nhiên với các điểm
mốc và phương pháp đo khác nhau. M. Heller
đo chiều cao, chiều rộng lỗ mũi 2 bên8 trong khi
Wei CAO sử dụng phần mềm CAD đo trục dài,
trục ngắn và diện tích của hình e lip mô phỏng
hình dạng viền lỗ mũi.5 Trần Thị Anh Tú phân tích
chiều cao, chiều ngang lỗ mũi, và độ lớn góc tạo
bởi trục lỗ mũi với đường giữa.⁹
 Các chất liệu tự thân như sụn tai sụn vách
ngăn và chất liệu nhân tạo Silicone và Endotine
ribbon được sử dụng trong phẫu thuật với kỳ
vọng đạt được hình dạng cân xứng của lỗ mũi
bên lành và bên bệnh.5,10,11,12 Sụn tai và sụn vách
ngăn có nhược điểm là mỏng, yếu và cong.
Lượng sụn lấy được cũng hạn chế nhất là sụn
vách ngăn ở người Châu Á và đặc biệt hạn chế
ở các bệnh nhân dị tật bẩm sinh khe hở môi,
Tác giả liên hệ: Tạ Trung Sơn,
Bệnh viện Đa khoa huyện Hoài Đức - TP Hà Nội
Email: [email protected]
Ngày nhận: 13/09/2020
Ngày được chấp nhận: 20/10/2020
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 2020 69
vòm miệng. Thực tế đó cho thấy sửa chữa hình
thái biến dạng này vẫn đang là thử thách lớn đối
với các phẫu thuật viên.
Chúng tôi tiến hành nghiên cứu sử dụng
sụn sườn VI tự thân làm vật liệu ghép trụ mũi
(collumellar strut graft), ghép trụ ngoài (lateral
crural strut graft) của sụn cánh bên dưới bên
bệnh, làm vững cấu trúc giải phẫu hệ thống sụn
nâng đỡ đỉnh mũi, làm cân xứng hình dạng lỗ mũi
bên lành và bên bệnh. Nẹp silicone được dùng
như dụng cụ cố định trong (intranasal splint) để
duy trì bền vững kết quả sửa chữa biến dạng.
Mục tiêu nghiên cứu là lượng giá biến dạng
lỗ mũi và đánh giá sự cải thiện mức độ bất cân
xứng lỗ mũi sau phẫu thuật ghép sụn sườn tự
thân chữa các biến dạng.
II. ĐỐI TƯỢNG VÀ PHƯƠNG PHÁP
1. Đối tượng
Bệnh nhân dị tật khe hở môi và vòm miệng
một bên; đã được phẫu thuật tạo hình môi, vòm
miệng; còn tồn tại biến dạng lỗ mũi.
 Tiêu chuẩn lựa chọn: Từ 15 tuổi trở lên; Đã
được phẫu thuật ghép xương ổ răng, đóng lỗ
thông vòm miệng, nắn chỉnh răng
Tiêu chuẩn loại trừ: Các bệnh nhân đã phẫu
thuật sửa biến dạng mũi.
2. Phương pháp
Thiết kế nghiên cứu: Nghiên cứu tiến cứu can
thiệp lâm sàng, không đối chứng.
Thời gian nghiên cứu: Từ tháng 01/2016 đến
tháng 05/2020
Địa điểm nghiên cứu: Nghiên cứu được tiến
hành tại Khoa Phục hình hàm mặt, Bệnh viện
Răng Hàm Mặt Trung ương Hà Nội.
Phương pháp chọn mẫu và cỡ mẫu: Chọn
mẫu ngẫu nhiên thuận tiện. Cỡ mẫu 25 bệnh
nhân.
Kỹ thuật chụp ảnh chuẩn: Bệnh nhân được
chụp ảnh chuẩn hóa tư thế nền mũi (basal view)
bằng máy ảnh Sony Super Steady Shot 5.1
Megapixels. Tiêu cự không đổi 50 mm. Bệnh
nhân ngồi cách máy ảnh 1,5 mét. Người phụ
dùng thước với 3 trục vuông góc và quả dọi để
hướng dẫn và điều chỉnh bệnh nhân ngửa đầu
ra sau sao cho đường thẳng tưởng tượng đi qua
đồng tử và bờ trên vành tai ngoài song song với
dây dọi. Đường thẳng nối 2 đồng tử song song
với 1 trục của thước và song song với phương
ngang.
Đo các kích thước của lỗ mũi trên ảnh chuẩn:
Hình 1. Đo kích thước trục ngắn, trục dài
và góc trục dài của lỗ mũi trước phẫu thuật
trên ảnh tư thế nền mũi (basal view) bằng
phần mềm CorelDraw X7
Đường viền lỗ mũi bên lành và bên bệnh
trên ảnh nền mũi của bệnh nhân được giả định
như 2 hình elip với trục dài và trục ngắn là trục
của lỗ mũi tương ứng (Hình 1).
Hình 2. Đo kích thước trục ngắn, trục dài và
góc trục dài của lỗ mũi 12 tháng sau phẫu thuật
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 202070
Góc trục dài là góc tạo bởi 1 cạnh là trục
dài, cạnh còn lại là đường thẳng vuông góc với
đường nối 2 đồng tử. Kích thước trục dài, trục
ngắn, độ lớn góc trục dài của lỗ mũi 2 bên được
đo trên ảnh nền mũi chụp tại thời điểm trước và
sau phẫu thuật bằng phần mềm CorelDraw X7
(Hình 2)
Quy trình phẫu thuật:
Phẫu thuật lấy sụn sườn: Đường rạch ngang
dài 3 - 5 cm ngay trên sụn sườn VI bên phải.
Rạch da, tách các lớp cơ thẳng bụng bóc tách
màng sụn. Dùng cây bóc tách Freer để tách và
lấy sụn.
Tạo mảnh ghép từ sụn sườn: Mảnh ghép
sụn trụ mũi dày khoảng 3,5 mm; rộng 5 - 7 mm;
dài 30 - 35 mm. Mảnh ghép trụ ngoài hình chữ
nhật dày 1,5 mm; rộng 3 mm dài bằng chiều
dài trụ ngoài sụn cánh mũi bên dưới bên lành.
Phẫu thuật mũi mở và ghép sụn: Đường
rạch ngang trụ mũi hình chữ V ngược. Đường
rạch niêm mạc tiền đình mũi song song đường
viền lỗ mũi. Bộc lộ sụn bên dưới.
Hình 3. Kỹ thuật ghép trụ mũi và ghép trụ
bên của sụn cánh bên dưới bên bệnh. A.
Biến dạng giải phẫu của lỗ mũi, cánh mũi,
trụ giữa và trụ bên của sụn cánh bên dưới
trước phẫu thuật sửa biến dạng. B. Sau khi
ghép trụ mũi và ghép trụ bên
Ghép sụn trụ mũi: Đặt mảnh ghép trụ mũi
vào giữa hai trụ giữa (Hình 3). Điều chỉnh vị trí
khâu treo trụ giữa của sụn cánh bên dưới của
bên lành và bên bệnh vào mảnh ghép trụ mũi
sao cho phức hợp sụn này được dựng vuông
góc với đường nối chân cánh mũi 2 bên. Sử
dụng thước đo góc vuông để kiểm tra kết quả.
Ghép sụn trụ bên: Bóc tách sụn cánh bên
dưới từ điểm đỉnh đến trụ ngoài để giải phóng
hoàn toàn trụ ngoài và thấy rõ ràng mức độ sai
lệch vị trí, biến dạng cong lõm của sụn cánh
bên dưới bên bệnh. Đặt và khâu mảnh ghép
trụ bên nằm giữa trụ bên và da tiền đình mũi
bên bệnh (Hình 3). Độ dài mảnh ghép trụ bên
được cắt chỉnh tùy thuộc độ dài trụ bên của bên
lành. Mảnh ghép này kéo dài từ trụ giữa đến trụ
bên của bên bệnh để làm vững, khắc phục độ
cong lõm và sự yếu của trụ bên. Điều chỉnh vị
trí khâu sao cho hướng của phức hợp trụ bên
mới được ghép này đối xứng với hướng trụ bên
của bên lành.
Phủ lại vạt da trụ mũi đảm bảo khi khâu
đóng đường rạch trụ mũi không căng. Kiểm tra
độ vuông góc của trụ mũi bằng thước đo góc
vuông.
Hình 4. Nẹp silicone cố định trong mũi
(intranasal splint) sau phẫu thuật
Chọn 1 nẹp silicone cố định trong mũi
(intranasal splint) từ cỡ A9 đến cỡ A12 sao
cho phù hợp để khi lắp nẹp, phẫu thuật viên
quan sát được viền lỗ mũi 2 bên ôm sát khít
nẹp (Hình 4).
Khâu đóng đường rạch viền và đường rạch
da trụ mũi.
Lắp nẹp silicone cố định trong mũi
3. Xử lý số liệu
 Sự bất cân xứng hình dạng viền lỗ mũi
được đánh giá bằng so sánh mức độ bất cân
xứng kích thước tương ứng: trục dài, trục ngắn,
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 2020 71
góc trục dài.
 Mức độ bất cân xứng (%) cho từng loại kích
thước của lỗ mũi bên lành và bên bệnh được
tính theo công thức:
( Y
X 1) 100%-= #
Trong đó:
X: Kích thước bên lỗ mũi đo được có giá trị
lớn hơn
Y: Kích thước có giá trị nhỏ hơn tương ứng
của lỗ mũi bên còn lại
Mức độ bất cân xứng = 0% khi lỗ mũi 2
bên có sự cân xứng tuyệt đối của 1 kích thước
tương ứng.
So sánh sự khác biệt này tại 3 thời điểm:
trước khi phẫu thuật, 6 tháng và 12 tháng tái
khám sau phẫu thuật để đánh giá sự cải thiện
mức độ bất cân xứng lỗ mũi sau phẫu thuật.
Kiểm định sự khác biệt mức độ bất cân xứng
các kích thước của lỗ mũi bằng so sánh các
giá trị của các biến cần thiết, sử dụng Wilcoxon
Signed-Rank Test vì cỡ mẫu nhỏ, giá trị của các
biến không tuân theo phân bố chuẩn. Xử lý số
liệu bằng phần mềm SPSS 16.0
4. Đạo đức nghiên cứu
Nghiên cứu được sự chấp thuận của Hội
đồng Đạo đức trong nghiên cứu y sinh học
Trường Đại học Y Hà Nội thông qua. Giấy
chấp thuận Đạo đức Nghiên cứu số 187/
HĐĐĐHYHN cấp ngày 20 tháng 2 năm 2016.
Các tác giả không có xung đột lợi ích với
các cá nhân và các tổ chức liên quan đến
nghiên cứu này.
III. KẾT QUẢ
Mẫu nghiên cứu có 25 bệnh nhân trong đó có 17 nữ và 8 nam. Độ tuổi từ 15 đến 32 tuổi. Tuổi
trung bình 19,6 tuổi.
1. Mức độ bất cân xứng kích thước trục ngắn của lỗ mũi bên lành và bên bệnh tại các thời
điểm trước và sau phẫu thuật
Bảng 1. So sánh mức độ chênh lệch trung bình (%) kích thước trục dài, trục ngắn của lỗ
mũi bên lành với bên bệnh tại các thời điểm trước phẫu thuật và sau phẫu thuật sửa biến
dạng mũi với kết quả nghiên cứu của Wei CAO và cộng sự
Kích
thước
Trước phẫu thuật
3 tháng sau
phẫu thuật
6 tháng sau
phẫu thuật
 12 tháng sau phẫu thuật
 Wei CAO
và CS
Tạ Trung Sơn
và CS
Wei CAO
và CS
Tạ Trung Sơn
và CS
Wei CAO
và CS
Tạ Trung
Sơn và CS
Trục dài 21 ± 11 17,51 ± 11,4 9 ± 8 8,63 ± 9,5 9 ± 9 9,28 ± 9,5
Trục ngắn 21 ± 13 50,34 ± 37,3 18 ± 14 15,14 ± 14 19 ± 15 12,46 ± 13
Bảng 2. Kết quả kiểm định mức độ chênh lệch (%) kích thước trục ngắn, trục dài của lỗ mũi
bên lành với kích thước trục ngắn, trục dài tương ứng của bên bệnh tại các thời điểm trước
phẫu thuật và 6 tháng sau phẫu thuật bằng Wilcoxon Signed-Rank Test
Kích thước Trước phẫu thuật 6 tháng sau phẫu thuật Giá trị p
Trục ngắn 50,34± 37,3 15,14 ± 14,0 p < 0,05
Trục dài 17,51± 11,4 8,63 ± 9,5 0,011
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 202072
Mức độ bất cân xứng kích thước trục ngắn
trước phẫu thuật của lỗ mũi bên lành và bên
bệnh là 50,34 %. Sau phẫu thuật 6 tháng, mức
độ bất cân xứng giảm đáng kể, xuống còn
15,14 % (Bảng 1). Sự khác biệt có ý nghĩa
thống kê với p < 0,05 (Bảng 2). Mặc dù mức
độ bất cân xứng kích thước trục ngắn có xu
hướng tiếp tục giảm khi đạt giá trị 12,46 % tại
thời 12 tháng sau phẫu thuật, nhưng so với
thời điểm sau phẫu thuật 6 tháng thì sự khác
biệt này không có ý nghĩa thống kê với p =
0,353 (Bảng 3).
Bảng 3. Kết quả kiểm định mức độ chênh lệch (%) kích thước trục ngắn, trục dài của lỗ
mũi bên lành với kích thước trục ngắn, trục dài tương ứng của bên bệnh tại các thời điểm 6
tháng sau phẫu thuật và 12 tháng sau phẫu thuật bằng Wilcoxon Signed-Rank Test
Kích thước 6 tháng sau phẫu thuật 12 tháng sau phẫu thuật Giá trị p
Trục ngắn 15,14 ± 14 12,46 ± 13 0,353
Trục dài 8,63 ± 9,5 9,28 ± 9,5 0,819
 2. Mức độ bất cân xứng kích thước trục
dài của lỗ mũi bên lành và bên bệnh tại các
thời điểm trước và sau phẫu thuật
Trước phẫu thuật, mức độ bất cân xứng
kích thước trục dài của lỗ mũi bên lành và bên
bệnh là 17,51%. Đến thời điểm 6 tháng sau
phẫu thuật, mức độ bất cân xứng kích thước
trục dài giảm rõ rệt xuống chỉ còn 8,63% (Bảng
1). Sự khác biệt có ý nghĩa thống kê với p =
0,011 (Bảng 2). Tại thời điểm 12 tháng sau phẫu
thuật, mức độ bất cân xứng kích thước trục dài
tăng nhẹ và đạt giá trị 9,28 %. Tuy nhiên, so với
thời điểm 6 tháng sau phẫu thuật thì sự khác
biệt không có ý nghĩa thống kê với p = 0,819
(Bảng 3).
3. Sự thay đổi độ lớn góc trục dài của lỗ
mũi bên lành và bên bệnh tại các thời điểm
trước và sau phẫu thuật
Bảng 4. Kết quả kiểm định so sánh độ lớn góc trục dài (độ) của lỗ mũi bên lành và bên
bệnh tại các thời điểm trước phẫu thuật và sau phẫu thuật bằng Wilcoxon Signed-Rank Test
Góc trục dài Bên lành Bên bệnh Giá trị p
Trước phẫu thuật 84,9 ± 32,32 81,3 ± 22,62 0,493
6 tháng sau phẫu thuật 34,9 ± 13,41 44,9 ± 29,82 0,026
12 tháng sau phẫu thuật 37,5 ± 16,78 44,8 ± 28,36 0,231
Thời điểm trước phẫu thuật, góc trục dài
bên lành và bên bệnh có độ lớn trung bình lần
lượt là 84,9 độ và 81,3 độ. Kiểm định Wilcoxon
Signed-Rank Test cho thấy sự khác biệt góc
trục dài bên lành và bên bệnh không có ý nghĩa
thống kê với p = 0,493.
 Đến thời điểm 6 tháng sau mổ, góc trục dài
của lỗ mũi bên lành giảm mạnh xuống thành
góc 34,9 độ, góc nhọn hơn so với thời điểm
trước mổ. Góc trục dài của lỗ mũi bên bệnh
cũng cùng xu hướng giảm xuống còn 44,9 độ
(Bảng 4). Kiểm định Wilcoxon Signed-Rank
Test cho thấy sự khác biệt có ý nghĩa thống kê
với p < 0,05. Cũng tại thời điểm này, độ lớn góc
trục dài của lỗ mũi bên lành và bên bệnh có sự
khác biệt có ý nghĩa thống kê với p = 0,026.
 Mặc dù độ lớn trung bình góc trục dài lỗ mũi
bên lành có sự tăng từ 34,9 độ thời điểm sau
mổ 6 tháng lên 37,5 độ tại thời điểm sau mổ 12
tháng, tuy nhiên, kiểm định Wilcoxon Signed-
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 2020 73
Rank Test cho thấy sự khác biệt này không có
ý nghĩa thống kê với p = 0,065. Góc trục dài
lỗ mũi bên bệnh thời điểm 6 tháng sau mổ so
với thời điểm 12 tháng sau mổ cũng khác biệt
không có ý nghĩa thống kê với p = 0,563.
Tại thời điểm 12 tháng sau phẫu thuật, sự
khác biệt độ lớn góc trục dài lỗ mũi bên lành
và bên bệnh không có ý nghĩa thống kê vì kiểm
định Wilcoxon Signed-Rank Test cho giá trị p =
0,231.
IV. BÀN LUẬN
Kết quả nghiên cứu tiến cứu cho thấy biến
dạng lỗ mũi còn tồn tại ở các bệnh nhân khe
hở môi, vòm miệng một bên sau phẫu thuật tạo
hình môi vòm miệng có đặc điểm là góc trục dài
của lỗ mũi gần vuông, trục dài của lỗ mũi có xu
hướng nằm ngang. Có sự chênh lệch kích thước
của trục ngắn của lỗ mũi bên bệnh so với bên
lành gây ra mức độ bất cân xứng rõ rệt. Trục dài
của lỗ mũi bên bệnh so với bên lành cũng có sự
chênh lệch về kích thước. Tuy nhiên, mức độ bất
cân xứng ít hơn. Sau phẫu thuật ghép trụ mũi và
ghép trụ ngoài của sụn cánh bên dưới bên bệnh
với chất liệu ghép được lấy từ sụn sườn VI tự
thân, mức độ bất cân xứng của cả trục ngắn và
trục dài giảm mạnh, lỗ mũi bên lành và bên bệnh
cân xứng hơn với góc trục dài nhọn hơn có độ
lớn khá tương đồng.
Trong nghiên cứu của Wei CAO⁵ mức độ
bất cân xứng kích thước trục ngắn trước phẫu
thuật của lỗ mũi bên lành và bên bệnh trước
phẫu thuật thấp hơn nhiều so với kết quả chúng
tôi thu được. Điều này cho thấy đối tượng dị tật
khe hở môi và vòm miệng một bên trong nghiên
cứu của chúng tôi có mức độ biến dạng lỗ mũi
bên bệnh nghiêm trọng hơn nhóm đối tượng
Wei CAO nghiên cứu là các bệnh nhân có dị
tật khe hở môi 1 bên. Biến dạng loại này cũng
đã được H. Steve Byrd và cộng sự mô tả và cho
rằng nguyên nhân của hiện tượng này là do hiện
tượng yếu bẩm sinh của sụn cánh bên dưới phía
bên bệnh13 dẫn đến sự biến dạng và sai lệch vị
trí, trụ giữa bị nén ép tách rời trụ mũi so với bên
lành. Biến dạng giải phẫu khiến cho trụ ngoài
xoắn vặn hợp với trụ giữa một góc tù, trục lỗ
mũi bên bệnh xu hướng nằm ngang, đường viền
lỗ mũi bên bệnh biến dạng rộng hơn và phẳng
hơn.4,5,6 Lê Đức Tuấn cũng báo cáo tỷ lệ biến
dạng xẹp cánh mũi bên bệnh, lỗ mũi mất cân
xứng là 92,13 %; Tỷ lệ lỗ mũi bên bệnh hẹp là
11,81%. Tác giả nhận xét mức độ biến dạng mũi
bên bệnh tỷ lệ thuận với mức độ nặng của dị tật
khe hở môi - vòm miệng.10
Phẫu thuật sử dụng vạt lấy từ sụn tự thân
ghép cho trụ ngoài cánh mũi bên bệnh có khả
năng mang lại sự cân xứng cho lỗ mũi nhờ
vào việc sửa chữa nguyên nhân chính là biến
dạng giải phẫu của trụ ngoài của sụn cánh bên
bệnh. Trụ ngoài của sụn cánh bên dưới bên
bệnh thiểu sản bẩm sinh, thiếu độ cứng chắc và
đàn hồi, ngắn hơn và mỏng hơn trụ ngoài bên
lành, tạo nên hình dạng cuộn yếu ớt làm lỗ mũi
bị biến dạng xẹp xuống theo chiều ngang, giảm
kích thước trục ngắn so với bên lành.14,15 Trong
nghiên cứu này, chúng tôi sử dụng vạt trụ ngoài
được lấy từ nguồn cho là sụn sườn VI để tăng
cường chức năng nâng đỡ cho trụ ngoài bên
bệnh và cải thiện hình dạng lỗ mũi bên bệnh.
Trong nghiên cứu của chúng tôi, góc trục dài
bên lành và bên bệnh tại thời điểm trước phẫu
thuật có độ lớn gần với góc vuông cho thấy biến
dạng giải phẫu của sụn cánh bên dưới làm giảm
chiều cao của trụ mũi 5,7 không những làm cho
trục lỗ mũi bên bệnh xu hướng nằm ngang mà
còn kéo theo trục dài của lỗ mũi bên lành cũng
có hướng ngang. Góc trục dài của lỗ mũi bên
lành và bên bệnh giảm mạnh trong 6 tháng sau
phẫu thuật chứng tỏ phẫu thuật chữa biến dạng
lỗ mũi có tác dụng thay đổi hướng trục dài của
lỗ mũi bên bệnh và bên lành từ hướng gần nằm
ngang thành góc nhọn hơn khi hợp với mặt
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 202074
phẳng đứng dọc. Để có kết quả này, chúng tôi
sử dụng mảnh ghép sụn trụ mũi đủ cứng chắc
để có thể khâu treo trụ giữa bên lành và trụ giữa
bên bệnh tăng chiều cao trụ mũi, tạo ra góc trục
dài có độ lớn khá gần với độ lớn góc tạo bởi
trục của tiểu đơn vị vòm (vùng chuyển tiếp giữa
trụ trong và trụ ngoài của sụn cánh bên dưới) ở
người Việt trưởng thành là 45 độ so với đường
giữa mà tác giả Nguyễn Thanh Vân công bố.16
Theo báo cáo của Trần Thị Anh Tú,⁹ ở người
Việt trưởng thành, trụ mũi có độ dày 7 mm và độ
dài mũi 42 mm, vì vậy chúng tôi cần mảnh ghép
trụ mũi có độ dày 2,5 mm, rộng 3 mm và độ dài =
3/5 chiều dài mũi17 tương đương 25 đến 30 mm.
Với yêu cầu về kích thước mảnh ghép trụ mũi
như vậy nên chúng tôi đã chọn nguồn cho là sụn
sườn VI tự thân vì sụn loa tai và sụn vách ngăn
đều mỏng, yếu, hạn chế về khối lượng.18
 Một số phương pháp can thiệp khác nhau
để sửa chữa biến dạng lỗ mũi mang lại hiệu
quả cũng khác nhau. Trong nghiên cứu của Lei
Zhang,11 biến dạng của lỗ mũi bên bệnh được
can thiệp phẫu thuật sửa chữa khá đơn giản :
bóc tách và nâng trụ trong của sụn cánh bên
dưới bên bệnh trở lại vị trí bình thường và khâu
treo với sụn cánh bên dưới bên lành. Kết quả
sau phẫu thuật được đánh giá bằng cảm nhận
chủ quan của bệnh nhân với mức hài lòng đạt
46% và tỷ lệ thất vọng với kết quả là 23%. Ju
Young Go19 báo cáo sử dụng đường rạch chữ U
ngược (reverse-U incision) và kỹ thuật vạt mạng
(web graft technique) cho 13 bệnh nhân sửa
chữa biến dạng lỗ mũi được mô tả như mạng
cánh- trụ mũi (the alar-columella web). Vạt mạng
được lấy từ sụn cánh bên lành hoặc sụn loa tai
có tác dụng như một vạt viền cánh mũi nhưng
chỉ nằm ở phần giữa của viền cánh mũi nâng
đỡ niêm mạc tiền đình mũi bên bệnh và nếp da
mới. Kết quả sau phẫu thuật có 77% bệnh nhân
đạt kết quả tốt, hài lòng về tính cân xứng của lỗ
mũi. Biến dạng thòng xuống của đường viền
cánh mũi được khắc phục. Sụn vách ngăn và
sụn loa tai tự thân được Đỗ Quang Hùng⁶ sử
dụng làm chất liệu ghép trụ mũi, cánh mũi cho
15 bệnh nhân để khắc phục biến dạng lỗ mũi
bên bệnh rộng, nằm ngang, trụ mũi ngắn. Ghép
sụn sườn tự thân chỉ được dùng cho số lượng
ít là 3 bệnh nhân. Kết quả đạt tỷ lệ tốt là 88,2 %
với thời gian theo dõi kết quả là 14 ngày. Chúng
tôi thấy rằng khoảng thời gian này là quá ngắn
để có thể đánh giá kết quả ổn định của phẫu
thuật sửa chữa biến dạng mũi.
Bên cạnh phương pháp lượng giá khách
quan biến dạng lỗ mũi bằng đo trên ảnh chuẩn
hóa hoặc đo trực tiếp,5,6,8,11 cho ra các kết quả
định lượng rõ ràng, còn có các phương pháp
đánh giá biến dạng mũi được sử dụng phổ biến
là liệt kê, mô tả biến dạng trụ mũi, cánh mũi, lỗ
mũi để phân loại mức độ biến dạng nặng, nhẹ
hoặc sử dụng bộ câu hỏi ROE (Rhinoplasty
Outcome Evaluation) để bệnh nhân tự đánh giá
đặc điểm mũi của mình về mặt thẩm mỹ.1,7,19
Chúng tôi không chọn sử dụng nhóm phương
pháp này vì rõ ràng kết quả nghiên cứu bị ảnh
hưởng bởi cảm nhận chủ quan của người đánh
giá.
Bên cạnh tác dụng duy trì khả năng thở mũi
trong thời gian hậu phẫu, chống lại sự chèn ép
do hiện tượng phù nề niêm mạc mũi, giảm nguy
cơ chảy máu của nẹp silicone cố định trong mũi
(intranasal splint), chúng tôi nhận thấy đây là
phương tiện rất hữu ích để duy trì bền vững
kết quả sửa chữa biến dạng lỗ mũi. Nẹp silicone
cố định trong mũi có tác dụng chống lại hiện
tượng biến dạng, hẹp tái phát của lỗ mũi sau
phẫu thuật.5,20 Theo Cohen M và cộng sự, nẹp
mũi cần được duy trì ít nhất 3 tháng để hỗ trợ
quá trình thích ứng của vạt sụn sườn tự thân và
duy trì đường viền mới tái tạo của hình dạng lỗ
mũi đồng thời đẩy nhanh quá trình hàn gắn niêm
mạc tiền đình mũi với vạt sụn sườn.21 Trong
nghiên cứu này, chúng tôi hướng dẫn bệnh nhân
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 2020 75
sử dụng nẹp silicone cố định trong mũi trong thời
gian 6 tháng sau phẫu thuật với mục đích phòng
ngừa sự biến dạng thứ phát có thể xảy ra. Nẹp
mũi trong có thể chỉ đơn giản là ống silicone
hoặc chế tạo thủ công bằng nhựa acrylic.5,10,22
Chúng tôi sử dụng nẹp silicone cố định trong
với các cỡ có kích thước tăng dần A9 đến A12,
có khả năng duy trì viền lỗ mũi bên lành và bên
bệnh sau phẫu thuật như 2 hình elipe cân xứng
với góc trục dài và hình dạng viền lỗ mũi tương
đồng với dạng lỗ mũi ở người Việt trưởng thành
theo báo cáo của Trần Thị Anh Tú.⁹
Nghiên cứu của chúng tôi còn có một số hạn
chế do cỡ mẫu nhỏ, thời gian theo dõi ngắn, 12
tháng là khoảng thời gian tối thiểu để theo dõi
tác động co kéo của sẹo sau phẫu thuật. Cần
có thêm các nghiên cứu đánh giá thay đổi chức
năng thở của mũi sau phẫu thuật chữa biến
dạng.
V. KẾT LUẬN
Biến dạng lỗ mũi tồn tại ở các bệnh nhân
sau mổ tạo hình môi,vòm miệng một bên có
đặc điểm lỗ mũi bên bệnh biến dạng xẹp, trục
lỗ mũi nằm ngang. Mất cân xứng lỗ mũi bên
lành và bên bệnh.
Phẫu thuật sử dụng sụn sườn VI tự thân làm
vật liệu ghép trụ mũi, ghép trụ ngoài của sụn
cánh bên dưới phía bên bệnh có hiệu quả rõ
rệt trong việc sửa chữa biến dạng của lỗ mũi,
làm giảm sự bất cân xứng hình dạng lỗ mũi bên
lành và bên bệnh.
TÀI LIỆU THAM KHẢO
1. Vass Gea. Secondary correction of nasal
deformities in cleft lip and palate patients: surgical
technique and outcome evaluation. Head & face
medicine 2016;12: 34.
2. Mimis Cohen, Joseph L. Daw. Secondary
Unilateral Cleft Lip Nasal Deformity:Functional
and Esthetic Reconstruction. Head & face
medicine. 2016; 12:34.
3. Cohen M, Morris DE, White AD, Patel P.
Functional and aesthetic correction of secondary
unilateral cleft lip nasal deformities. Indian J
Plast Surg. Oct 2009; 42 Suppl:S91-S101.
doi:10.4103/0970-0358.57195
4. Bassyouni HMTFK. Rhinoplasty in
unilateral cleft lip nasal deformity. The Journal of
Laryngology and Otology. 2000;114:189-193.
5. Wei Cao MX, Fang Zhou, You ping, Li
Huang. Lateral Crus Graft with Autologous
Rib Cartilage for Cleft Lip Nostril Asymmetry:
A Report of 35 Cases. Springer-Verlag Berlin
Heidelberg. 2014, 387 - 392.
6. Đỗ Quang Hùng, Trần Thị Bích Liên, Lê
Hoàng Vĩnh. Đánh giá kết quả phương pháp tạo
hình mũi bằng sụn tự thân trên bệnh nhân đã
phẫu thuật khe hở môi một bên tại khoa phẫu
thuật tạo hình thẩm mỹ bệnh viện Chợ Rẫy. Tạp
chí Y học thảm họa và bỏng. 2015; 2: 281 - 286.
7. Steve Byrd H, Arjang Yazdani. Definitive
Repair of the Unilateral Cleft Lip Nasal Deformity.
Plast Reconstr Surg. 2007; 120: 1348, 2007.
8. M. Heller, Mueller, M. Thorwarth, Schultze-
Mosgau. Clinical-Anthropometric and Aesthetic
Analysis of Nose and Lip in Unilateral Cleft Lip
and Palate Patients. Cleft Palate–Craniofacial
Journal. 2011; 48 (4): 388 - 393.
9. Trần Thị Anh Tú. Nghiên cứu đặc điểm
hình thái cấu trúc tháp mũi người Việt Nam
trưởng thành. Luận án Tiến sĩ Y học. 2003, Đại
học Y Dược Tp. Hồ Chí Minh.
10. Lê Đức Tuấn. Nghiên cứu sửa chữa
những biến dạng môi-mũi sau phẫu thuật khe
hở môi một bên bẩm sinh. Luận án tiến sĩ Y học,
Y Dược Lâm Sàng 2004.
11. Lei Zhang, Zeng-jian Li, Qiang Liu, et al.
Anthropometric Analysis of the Maxillary Bone
and the Alar Base in Unilateral Cleft Lip With
Secondary Nasal Deformity: Classification of
a Piriform Margin Bony Depression. The Cleft
TẠP CHÍ NGHIÊN CỨU Y HỌC
TCNCYH 132 (8) - 202076
Palate–Craniofacial Journal, 2014 1(51): 23 – 29
12. Nguyễn Thành Nhân. Nghiên cứu tạo
hình nâng mũi bằng mô tự thân phối hợp với vật
liệu nhân tạo. Luận án tiến sĩ Y học. 2016; Viện
nghiên cứu khoa học Y- Dược lâm sàng 108.
13. Steve BH, Arjang Yazdani. Definitive
Repair of the Unilateral Cleft Lip Nasal Deformity.
Plast Reconstr Surg. 2007; 120: 1348.
14. Saleh MA, Elshahat A, Emara M, et al.
Objective tools to analyze the lower lateral
cartilage in unilateral cleft lip nasal deformities.
J Craniofac Surg. Jul 2011; 22(4): 1435 - 9.
doi:10.1097/SCS.0b013e31821d17d3
15. Sykes JM JY. Cleft lip rhinoplasty. Facial
Plast, 2009; 17: 133 - 144.
16. Nguyễn Thanh Vân, Lê gia Vinh, Trần
Ngọc Anh. Đặc điểm giải phẫu điểm đỉnh sụn
cánh lớn trên người Việt trưởng thành. Tạp chí
Y học Việt Nam. 2014; 11: 46 - 51.
17. Eibestar MF, Gharib FM. Assessment of
nasal tip projection. Egypt J Otolaryngol 2015;
31: 105 -110.
18. Rohrich, Ha RY. The alar contour graft:
correction and prevention of alar rim deformities
in rhinoplasty. Plast Reconstr Surg. 2002; 109:
2495 - 2505
19. Lim Ksosy. The Correction of Alar–
Columella Web Deformities in Unilateral Cleft-
Lip Nasal Deformities with Web Graft Technique.
Aesth Plast Surg. 2014;(38):923–929. Springer.
20. Yeow VK et al. The use of nasal splints in
the primary management of unilateral cleft nasal
deformity. Plast Reconstr Surg. 1999; 103: 1347
- 1354.
21. Cho BC LJ, Cohen M, et al. Surgical
correction of unilateral cleft lip nasal deformity.
Craniofac Surg, 1998;9:20-29.
22. Rathee et al. Nasal stent for nasal cleft
deformity. North American Journal of Medical
Sciences. 2015; 7: 73 - 76.
Summary
CORRECTIVE SURGERY OF RESIDUAL NOSTRIL
DEFORMITIES USING AUTOLOGOUS RIB CARTILAGE IN
CLEFT LIP AND PALATE PATIENTS AFTER CHEILOPLASTY
AND PALATOPLASTY
From 2016 to 2020, we conducted a prospective study on 25 consecutive unilateral cleft lip
and palate patients with residual nostrils deformities after cheiloplasty and palatoplasty. The
purpose was to evaluate the improvement of those asymmetric nostrils shape after the corrective
operation. Grafts from the sixth autologous rib cartilage were used in the operation. Standardized
photographs in the basal view of the patients were taken before and after the operation. The
long and the short axes, and the angle of the long axis of the nostrils on these photographs
were measured by CorelDraw software. The differences in parameters of the long axes, the
short axes on the two sides of the nostrils and the angle of the long axis on the affected side
decreased significantly from 17,51%; 50,34% and 81,3° to 8,63%; 15,14% and 44,9° respectively
after six month post-operation. We concluded that grafts from autologous rib cartilage could be
effective in corrective operation of the nostril residual deformities in cleft lip and palate patients.
Key words: Nostril deformities, rib cartilage
